PVC-C
管道安裝
（
1
）一般規定
1
）管道現場施工技術人員上崗前應經過培訓，應掌握和了解建
筑物結構和構造，熟悉現場情況和與其他工種的配合措施和技術要
求。現場操作人員應了解
CPVC
材料的一般性能、掌握施工工藝和安
全措施。
2
）管道安裝工程施工前應具備下列條件：
a.
施工人力、機具和其他輔助材料能保證正常施工；
b.
施工現場用水、
用電和材料貯存場地等臨時設施能滿足施工要
求；
3
）管材、管件在運輸、裝卸和搬運時應輕拿輕放，排列整齊。
不得受劇烈撞擊或尖銳物碰撞，不得拋、摔、滾、拖。在低溫時運輸
和貯存應注意低溫脆性。
4
）當管材堆放或貯存的場地與施工現場溫差較大時，應將管材
堆放一定時間，待材料溫度接近現場條件后方可安裝。
5
）管道安裝時，應將管道表面的商標、規格、壓力等級、生產
日期等標識，置于面向觀察的位置。
6
）管道安裝完畢或中斷施工時，應及時將管道敞口處封堵。
7
）應采用與其兼容的管件、粘接劑及相關管件。
8
）管道安裝過程中應防止含石油或溶解劑的油漆、密封膠、潤
滑油、阻火材料等。
9
）粘接劑應為氯化聚氯乙烯（
CPVC
）管道專用，且有生產企業
的產品合格證、產品保質期和使用說明書。
（
2
）管道連接
1
）
CPVC
管材與
CPVC
管件的連接應采用承插式粘接連接：
CPVC
管材與法蘭式管道、閥門及管件的連接，應采用
CPVC
法蘭與其他材
質法蘭對接連接；
CPVC
管材與螺紋事管道、閥門及管件的連接應采
用內絲接頭的注塑管件螺紋連接。
2
）粘接連接宜在
4
～
38
℃的環境溫度下操作，接頭粘接不得在
雨中或水中施工，并應遠離火源，避免陽關直射。
3
）粘接連接的施工操作步驟應符合下列要求：
PVC-C
管道安裝
（
1
）一般規定
1
）管道現場施工技術人員上崗前應經過培訓，應掌握和了解建
筑物結構和構造，熟悉現場情況和與其他工種的配合措施和技術要
求。現場操作人員應了解
CPVC
材料的一般性能、掌握施工工藝和安
全措施。
2
）管道安裝工程施工前應具備下列條件：
a.
施工人力、機具和其他輔助材料能保證正常施工；
b.
施工現場用水、
用電和材料貯存場地等臨時設施能滿足施工要
求；
3
）管材、管件在運輸、裝卸和搬運時應輕拿輕放，排列整齊。
不得受劇烈撞擊或尖銳物碰撞，不得拋、摔、滾、拖。在低溫時運輸
和貯存應注意低溫脆性。
4
）當管材堆放或貯存的場地與施工現場溫差較大時，應將管材
堆放一定時間，待材料溫度接近現場條件后方可安裝。
5
）管道安裝時，應將管道表面的商標、規格、壓力等級、生產
日期等標識，置于面向觀察的位置。
6
）管道安裝完畢或中斷施工時，應及時將管道敞口處封堵。
7
）應采用與其兼容的管件、粘接劑及相關管件。
8
）管道安裝過程中應防止含石油或溶解劑的油漆、密封膠、潤
滑油、阻火材料等。
9
）粘接劑應為氯化聚氯乙烯（
CPVC
）管道專用，且有生產企業
的產品合格證、產品保質期和使用說明書。
（
2
）管道連接
1
）
CPVC
管材與
CPVC
管件的連接應采用承插式粘接連接：
CPVC
管材與法蘭式管道、閥門及管件的連接，應采用
CPVC
法蘭與其他材
質法蘭對接連接；
CPVC
管材與螺紋事管道、閥門及管件的連接應采
用內絲接頭的注塑管件螺紋連接。
2
）粘接連接宜在
4
～
38
℃的環境溫度下操作，接頭粘接不得在
雨中或水中施工，并應遠離火源，避免陽關直射。
3
）粘接連接的施工操作步驟應符合下列要求：
PVC-C
管道安裝
（
1
）一般規定
1
）管道現場施工技術人員上崗前應經過培訓，應掌握和了解建
筑物結構和構造，熟悉現場情況和與其他工種的配合措施和技術要
求。現場操作人員應了解
CPVC
材料的一般性能、掌握施工工藝和安
全措施。
2
）管道安裝工程施工前應具備下列條件：
a.
施工人力、機具和其他輔助材料能保證正常施工；
b.
施工現場用水、
用電和材料貯存場地等臨時設施能滿足施工要
求；
3
）管材、管件在運輸、裝卸和搬運時應輕拿輕放，排列整齊。
不得受劇烈撞擊或尖銳物碰撞，不得拋、摔、滾、拖。在低溫時運輸
和貯存應注意低溫脆性。
4
）當管材堆放或貯存的場地與施工現場溫差較大時，應將管材
堆放一定時間，待材料溫度接近現場條件后方可安裝。
5
）管道安裝時，應將管道表面的商標、規格、壓力等級、生產
日期等標識，置于面向觀察的位置。
6
）管道安裝完畢或中斷施工時，應及時將管道敞口處封堵。
7
）應采用與其兼容的管件、粘接劑及相關管件。
8
）管道安裝過程中應防止含石油或溶解劑的油漆、密封膠、潤
滑油、阻火材料等。
9
）粘接劑應為氯化聚氯乙烯（
CPVC
）管道專用，且有生產企業
的產品合格證、產品保質期和使用說明書。
（
2
）管道連接
1
）
CPVC
管材與
CPVC
管件的連接應采用承插式粘接連接：
CPVC
管材與法蘭式管道、閥門及管件的連接，應采用
CPVC
法蘭與其他材
質法蘭對接連接；
CPVC
管材與螺紋事管道、閥門及管件的連接應采
用內絲接頭的注塑管件螺紋連接。
2
）粘接連接宜在
4
～
38
℃的環境溫度下操作，接頭粘接不得在
雨中或水中施工，并應遠離火源，避免陽關直射。
3
）粘接連接的施工操作步驟應符合下列要求：
PVC-C
管道安裝
（
1
）一般規定
1
）管道現場施工技術人員上崗前應經過培訓，應掌握和了解建
筑物結構和構造，熟悉現場情況和與其他工種的配合措施和技術要
求。現場操作人員應了解
CPVC
材料的一般性能、掌握施工工藝和安
全措施。
2
）管道安裝工程施工前應具備下列條件：
a.
施工人力、機具和其他輔助材料能保證正常施工；
b.
施工現場用水、
用電和材料貯存場地等臨時設施能滿足施工要
求；
3
）管材、管件在運輸、裝卸和搬運時應輕拿輕放，排列整齊。
不得受劇烈撞擊或尖銳物碰撞，不得拋、摔、滾、拖。在低溫時運輸
和貯存應注意低溫脆性。
4
）當管材堆放或貯存的場地與施工現場溫差較大時，應將管材
堆放一定時間，待材料溫度接近現場條件后方可安裝。
5
）管道安裝時，應將管道表面的商標、規格、壓力等級、生產
日期等標識，置于面向觀察的位置。
6
）管道安裝完畢或中斷施工時，應及時將管道敞口處封堵。
7
）應采用與其兼容的管件、粘接劑及相關管件。
8
）管道安裝過程中應防止含石油或溶解劑的油漆、密封膠、潤
滑油、阻火材料等。
9
）粘接劑應為氯化聚氯乙烯（
CPVC
）管道專用，且有生產企業
的產品合格證、產品保質期和使用說明書。
（
2
）管道連接
1
）
CPVC
管材與
CPVC
管件的連接應采用承插式粘接連接：
CPVC
管材與法蘭式管道、閥門及管件的連接，應采用
CPVC
法蘭與其他材
質法蘭對接連接；
CPVC
管材與螺紋事管道、閥門及管件的連接應采
用內絲接頭的注塑管件螺紋連接。
2
）粘接連接宜在
4
～
38
℃的環境溫度下操作，接頭粘接不得在
雨中或水中施工，并應遠離火源，避免陽關直射。
3
）粘接連接的施工操作步驟應符合下列要求：
PVC-C
管道安裝
（
1
）一般規定
1
）管道現場施工技術人員上崗前應經過培訓，應掌握和了解建
筑物結構和構造，熟悉現場情況和與其他工種的配合措施和技術要
求。現場操作人員應了解
CPVC
材料的一般性能、掌握施工工藝和安
全措施
PVC-C管道安裝 （1）一般規定
1）管道現場施工技術人員上崗前應經過培訓，應掌握和了解建筑物結構和構造，熟悉現場情況和與其他工種的配合措施和技術要求。現場操作人員應了解CPVC材料的一般性能、掌握施工工藝和安全措施
2）管道安裝工程施工前應具備下列條件：
a.施工人力、機具和其他輔助材料能保證正常施工；
b.施工現場用水、用電和材料貯存場地等臨時設施能滿足施工要求；
3）管材、管件在運輸、裝卸和搬運時應輕拿輕放，排列整齊。不得受劇烈撞擊或尖銳物碰撞，不得拋、摔、滾、拖。在低溫時運輸和貯存應注意低溫脆性。
4）當管材堆放或貯存的場地與施工現場溫差較大時，應將管材堆放一定時間，待材料溫度接近現場條件后方可安裝。
5）管道安裝時，應將管道表面的商標、規格、壓力等級、生產日期等標識，置于面向觀察的位置。
6）管道安裝完畢或中斷施工時，應及時將管道敞口處封堵。 7）應采用與其兼容的管件、粘接劑及相關管件。
8）管道安裝過程中應防止含石油或溶解劑的油漆、密封膠、潤滑油、阻火材料等。
9）粘接劑應為氯化聚氯乙烯（CPVC）管道專用，且有生產企業的產品合格證、產品保質期和使用說明書。 （2）管道連接
1）CPVC管材與CPVC管件的連接應采用承插式粘接連接：CPVC管材與法蘭式管道、閥門及管件的連接，應采用CPVC法蘭與其他材質法蘭對接連接；CPVC管材與螺紋事管道、閥門及管件的連接應采用內絲接頭的注塑管件螺紋連接。
2）粘接連接宜在4～38℃的環境溫度下操作，接頭粘接不得在雨中或水中施工，并應遠離火源，避免陽關直射。
3）粘接連接的施工操作步驟應符合下列要求：
a.端口應切割平整并與管的軸線垂直，可用定管箱和手鋸或切管器。
b.管內外碎粒子和倒角（10～15度）。
c.管內外灰塵，油跡和水分（水分、灰塵和油跡會影響粘接強度）。 d.量工具量取管件承口深度，將量取尺寸標記與管材插口處。 e.粘結：
Ⅰ.先用力將預粘膠涂于管件內，此操作嚴禁預粘膠流入管件內部；
Ⅱ.后用力將預粘膠涂抹于管材標記范圍；
Ⅲ.管材插口處涂抹均勻的膠水，膠水涂抹長度為標記范圍； Ⅴ.接著用涂抹過管材的刷子在管件的承口內涂抹膠水； Ⅵ.膠水還是濕潤時，馬上將管道插入管件，并用足夠的力度將管材推到管件的底部,且將管材和管件相對圓周旋轉不超過1/4圈；

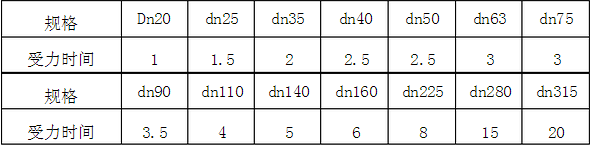

Ⅶ.緊接好的管道接口，靜止受力直到管件不會被推出為止；
規格 Dn20 dn25 dn35 dn40 dn50 dn63 dn75 受力時間 1 1.5 2 2.5 2.5 3 3 規格 dn90 dn110 dn140 dn160 dn225 dn280 dn315 受力時間
3.5
Ⅷ.接合管道工作完成后，用布擦掉接口處多余的膠水。 4）低溫氣候下的連接
a.避免在早上和傍晚進行粘接；
b.膠水于溫暖或常溫處增加膠水的流動性能； c.粘接的管材和管件水份擦干； d.能，管材和管件在陽光下放置數小時；
e.寒冷氣溫，干化時間需要比常溫下長，完全干化后才能放置一段時間系統試壓為佳；
f.冷天氣下管線應分段連接，然后再段于段之間連接，盡量避免對新接頭的移動；
5）法蘭連接應符合下列要求：
a.過渡件使兩端不同材質的管道、閥門等附件連接在一起時，過渡件兩端的接頭構造應與兩端連接接頭的形式相適應；
b.CPVC法蘭與金屬法蘭轉換連接時，應保持直線狀態安裝并設置支撐，并應避免在安裝過程中對CPVC法蘭產生破壞應力。在安裝螺栓之前，應確保墊圈處的法蘭接觸面平整；
c.CPVC過渡件應采用注塑成型的產品。
6）連接時，嵌入注塑絲接管件的金屬件的螺紋應符合《55°密封管螺紋第1部分》GB/T 7306.1-2000的要求。 （3）管道安裝
1）管道切斷宜采用細齒鋸、割刀或專用刀具，切口應平整、光滑、無毛刺，斷面應與中心線垂直；倒角坡度宜為15°～20°，倒角長度不宜小于1mm。
2）CPVC管道穿越木龍骨或木梁時，木龍骨或木梁上的開孔尺寸應保證管道在孔洞中自由移動；CPVC管道穿越金屬龍骨時，應在邊角處對CPVC管材及管件進行保護。
3）CPVC管道與金屬管道連接時，應在金屬管道一側設置支架。支架與轉換接頭金屬間的間距宜為150～300mm。

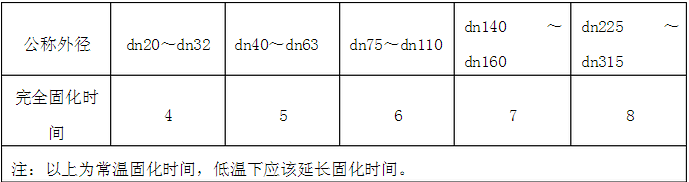

4）管道在經過足夠的固化時間后，方可進行水壓強度試驗。粘接劑的打壓前固化時間和管道尺寸、環境溫度、相對濕度等有關。氯化聚氯乙烯（CPVC）系統壓力試驗前的最小固化時間不得小于下表規定。
公稱外徑 dn20～dn32 dn40～dn63
dn75～dn110
dn140
～
dn160
dn225
～
dn315 完全固化時
注：以上為常溫固化時間，低溫下應該延長固化時間。
（4）水壓試驗
1）管道施工安裝完成后，應進行強度試驗、密封性試驗和沖洗，僅可用水進行，不得使用氣體。
2）試驗壓力應取管道系統工作壓力的1.5倍，但不得小于0.6MPa。
3）水壓試驗應按下列步驟進行：
a.水壓試驗前，應對試壓管道采取安全有效的固定和保護措施，
b.水壓試驗記錄；
3）氯化聚氯乙烯(CPVC)管道應按國家現行有關標準的規定進行。 a.管徑、標高、坡度的正確性；
b.管道的支、吊架安裝位置、間距的正確性和牢固性，活動、固定支架的設置是否符合規定；
c.各類閥門和管道連接處的牢固性。
